Manómetro WINTERS W40QLFBP2 0-70 de 4 pulgadas, glicerina, 0-1000 PSI, conexión posterior 1/2 NPT
El manómetro WINTERS W40QLFBP2 0-70 (modelo del fabricante PFQ747) es un instrumento de medición de presión industrial diseñado para aplicaciones exigentes con vibración y pulsación. Con una carátula de 4 pulgadas (100 mm), conexión posterior de 1/2 NPT y rango de 0 a 1000 PSI, este manómetro relleno de glicerina ofrece lecturas estables y precisas en entornos hostiles. Su caja de acero inoxidable AISI 304 y su mecanismo interno de latón o acero inoxidable garantizan durabilidad y fiabilidad a largo plazo.
Especificaciones Destacadas
- Marca: WINTERS
- Número de artículo / SKU: W40QLFBP2 0-70
- Modelo del fabricante: PFQ747
- Diámetro de carátula: 4" (100 mm), aluminio blanco con marcas negras y rojas

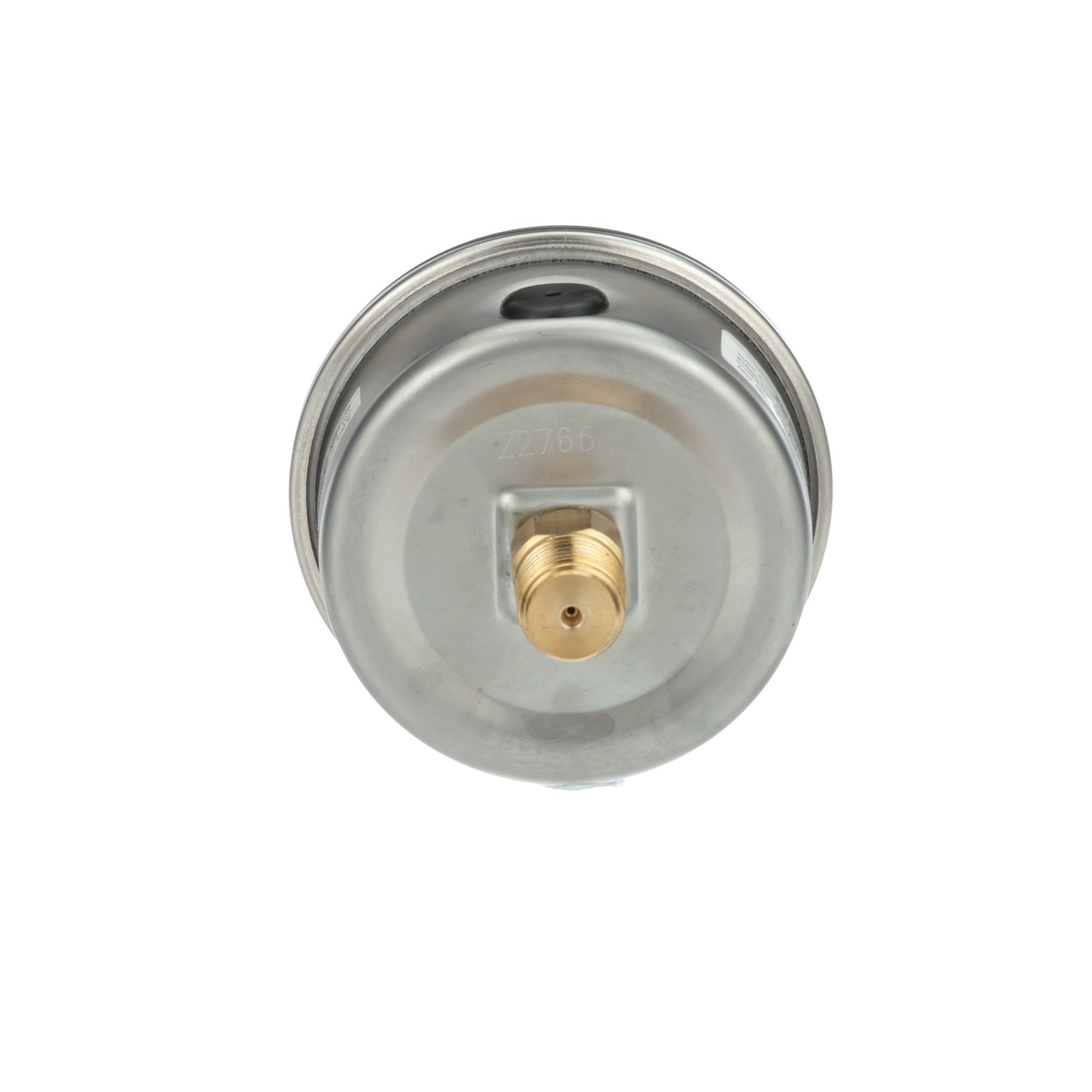

- Conexión: 1/2" NPT, posterior (bottom mount)
- Rango de medición: 0-1000 PSI
- Caja: Acero inoxidable AISI 304, llena de glicerina
- Lente: Policarbonato
- Tubo de Bourdon: Bronce fosforoso o AISI 316 SS (según versión)
- Precisión: ±1.5% del valor total de la escala (para carátulas de 4")
- Presión de trabajo: Máximo 75% del valor total de la escala
- Límite de sobrepresión: 25% para presiones hasta 1,450 psi
- Temperatura ambiente/proceso (con glicerina): -4°F a 150°F (-20°C a 65°C)
- Grado de protección: IP65
- Cumplimiento: ASME B40.100, CRN registrado
- Garantía: 5 años
- Escala: Doble escala KGF/PSI (kilogramos-fuerza por centímetro cuadrado y libras por pulgada cuadrada)
Aplicaciones y Usos Comunes
- Bombas y compresores en entornos industriales con vibración constante.
- Prensas hidráulicas y maquinaria neumática.
- Equipos y motores sometidos a pulsaciones o golpes de presión.
- Sistemas de agua potable (solo versiones NSF/UBA, si aplica).
- Monitoreo de presión en líneas de proceso donde se requiere resistencia a la corrosión.
¿Por qué elegir WINTERS W40QLFBP2 0-70?
- Resistente a la pulsación gracias al llenado de glicerina, que amortigua las vibraciones de la aguja.
- Caja de acero inoxidable AISI 304 que protege el mecanismo interno en ambientes corrosivos.
- Precisión de ±1.5% de la escala completa, adecuada para aplicaciones industriales críticas.
- Orificio restringido estándar en escalas duales, que reduce el efecto de las pulsaciones.
- Garantía de 5 años del fabricante WINTERS, respaldada por cumplimiento con normas ASME B40.100 y registro CRN.
El manómetro WINTERS W40QLFBP2 0-70 forma parte de la serie PFQ de manómetros de acero inoxidable rellenos de líquido, diseñados para ofrecer mediciones fiables en condiciones adversas. WINTERS es un fabricante reconocido mundialmente por la calidad y precisión de sus instrumentos de medición de presión, temperatura y flujo.
Preguntas Frecuentes
¿Qué es el manómetro WINTERS W40QLFBP2 0-70 y para qué se utiliza?
El manómetro WINTERS W40QLFBP2 0-70 (modelo PFQ747) es un instrumento de medición de presión con carátula de 4 pulgadas, rango de 0-1000 PSI y conexión posterior de 1/2 NPT. Se utiliza principalmente en aplicaciones industriales como bombas, compresores, prensas hidráulicas y maquinaria neumática, especialmente en entornos con vibración o pulsación, donde su llenado de glicerina estabiliza la lectura.
¿Cuáles son las especificaciones técnicas clave del manómetro W40QLFBP2 0-70?
El manómetro WINTERS W40QLFBP2 0-70 tiene un diámetro de carátula de 4" (100 mm), rango de 0-1000 PSI, conexión posterior de 1/2" NPT, caja de acero inoxidable AISI 304, lente de policarbonato y está lleno de glicerina. Su precisión es de ±1.5% del valor total de la escala, la presión de trabajo máxima es el 75% de la escala, y tiene un grado de protección IP65.
¿Qué tipo de conexión tiene el manómetro WINTERS W40QLFBP2 0-70?
El manómetro WINTERS W40QLFBP2 0-70 utiliza una conexión roscada de 1/2" NPT (National Pipe Thread) en la parte posterior del instrumento. Esta conexión es estándar en la industria y permite un montaje directo en tuberías o equipos que requieran medición de presión.
¿El manómetro W40QLFBP2 0-70 es adecuado para aplicaciones con vibración?
Sí, el manómetro WINTERS W40QLFBP2 0-70 está específicamente diseñado para resistir vibraciones y pulsaciones. Su caja está llena de glicerina, que amortigua los movimientos bruscos de la aguja, y además incluye un orificio restringido estándar en escalas duales, lo que lo hace ideal para bombas, compresores y maquinaria que generan pulsaciones de presión.
¿Qué precisión tiene el manómetro WINTERS W40QLFBP2 0-70?
El manómetro WINTERS W40QLFBP2 0-70 tiene una precisión de ±1.5% del valor total de la escala, según especificaciones para carátulas de 4 pulgadas. Esto significa que para un rango de 0-1000 PSI, la lectura puede variar dentro de ±15 PSI, lo que es adecuado para la mayoría de aplicaciones industriales.
¿Cuál es el límite de temperatura de operación del manómetro W40QLFBP2 0-70?
El manómetro WINTERS W40QLFBP2 0-70, al estar lleno de glicerina, tiene un rango de temperatura ambiente y de proceso de -4°F a 150°F (-20°C a 65°C). Si se requiere operar a temperaturas más bajas o más altas, se debe considerar una versión seca (sin glicerina) que soporta de -40°F a 200°F (-40°C a 93°C).
¿Qué garantía ofrece WINTERS para el manómetro W40QLFBP2 0-70?
El manómetro WINTERS W40QLFBP2 0-70 está respaldado por una garantía de 5 años del fabricante. Esta garantía cubre defectos de materiales y fabricación, y refleja la confianza de WINTERS en la calidad y durabilidad de sus instrumentos de medición de presión.
¿Dónde puedo obtener la ficha técnica completa del manómetro WINTERS W40QLFBP2 0-70?
La ficha técnica del manómetro WINTERS W40QLFBP2 0-70 está disponible en la URL de documentación oficial de WINTERS: https://wintersbeaccount.blob.core.windows.net/winters-be-container/manuals/Pressure_gauge_guide_sp-min.pdf. Este documento incluye especificaciones detalladas, guía de selección y datos de cumplimiento normativo.
