Manómetro WINTERS W45QCOBI 0-11 de 4.5 pulgadas, conexión inferior 1/4 NPT, rango 0-160 PSI

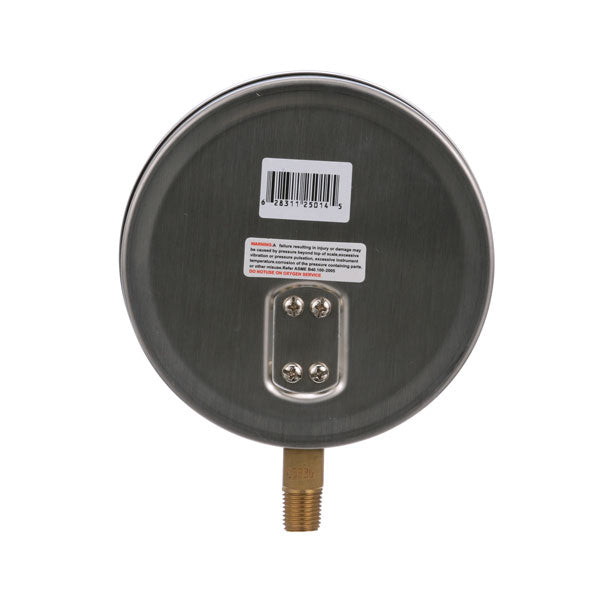

El manómetro WINTERS W45QCOBI 0-11 (modelo PCT324) es un instrumento industrial de carátula de 4.5 pulgadas (115 mm) con conexión inferior de 1/4 NPT y rango de medición de 0 a 160 PSI. Este manómetro de caja de acero inoxidable 304 está diseñado para aplicaciones comerciales e industriales de aire, agua y vapor, ofreciendo una precisión de ±1% ANSI/ASME Grade 1A. El WINTERS W45QCOBI 0-11 combina durabilidad, fiabilidad y un precio económico, siendo ideal para sistemas de tuberías, compresores y equipos hidroneumáticos. Su construcción robusta y su cumplimiento con la norma ASME B40.100 garantizan un rendimiento consistente en entornos exigentes.
Especificaciones Destacadas
- Marca: WINTERS
- Número de artículo / SKU: W45QCOBI 0-11
- Modelo del fabricante: PCT324
- Carátula: 4.5 pulgadas (115 mm) de aluminio blanco con marcas negras y rojas
- Conexión: 1/4” NPT inferior
- Rango: 0-160 PSI
- Caja: Acero inoxidable 304

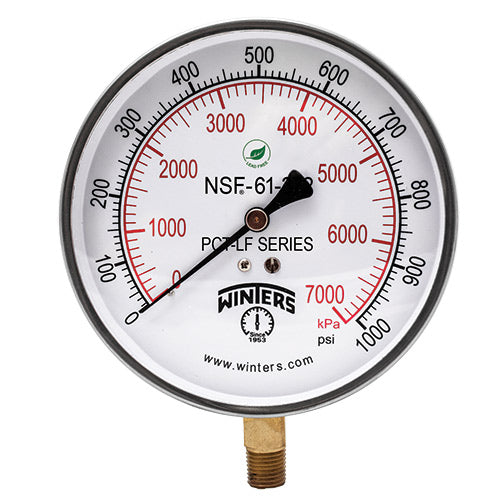

- Partes húmedas: Latón (o latón sin plomo, certificado NSF-61-372 en versión PCT-LF)
- Tubo de Bourdon: Bronce fosforoso
- Precisión: ±1% ANSI/ASME Grade 1A
- Temperatura ambiente/proceso: -40°F a 200°F (-40°C a 93°C)
- Presión de trabajo: Máximo 75% del valor de escala completa
- Límite de sobrepresión: 25% para presiones hasta 1,450 psi; 15% para presiones superiores a 1,500 psi
- Índice de protección: IP52
- Escala: Doble escala KGF/PSI (kilogramos-fuerza por centímetro cuadrado y libras por pulgada cuadrada)
Aplicaciones y Usos Comunes
- Sistemas comerciales de aire comprimido y líneas de agua
- Servicios de vapor (con sifón para proteger el manómetro)
- Equipos hidroneumáticos y bombas de agua
- Compresores y sistemas de refrigeración
- Versión sin plomo para sistemas de agua potable (si se adquiere la variante PCT-LF)
¿Por qué elegir WINTERS W45QCOBI 0-11?
- Precisión confiable de ±1% para monitoreo preciso de presión en aplicaciones industriales
- Caja de acero inoxidable 304 y anillo de acero inoxidable que ofrecen resistencia a la corrosión y durabilidad
- Tubo de Bourdon de bronce fosforoso y partes húmedas de latón aseguran compatibilidad con aire, agua y vapor
- Tornillo de ajuste de cero y orificio restringido para mayor estabilidad y protección contra sobrepresión
- Garantía de 5 años del fabricante WINTERS, respaldando la calidad del producto
- Cumplimiento con la norma ASME B40.100 y registro CRN, asegurando estándares de seguridad y rendimiento
El manómetro WINTERS W45QCOBI 0-11 es la elección ideal para profesionales que buscan un instrumento de medición fiable y económico. Con su construcción robusta y especificaciones técnicas sólidas, este manómetro ofrece un excelente rendimiento en una variedad de aplicaciones comerciales e industriales. WINTERS es un fabricante reconocido por su calidad y precisión en instrumentación de presión, y el modelo PCT324 cumple con los estándares más exigentes.
Preguntas Frecuentes
¿Qué es el manómetro WINTERS W45QCOBI 0-11 y para qué sirve?
El manómetro WINTERS W45QCOBI 0-11 (modelo PCT324) es un instrumento de medición de presión con carátula de 4.5 pulgadas, conexión inferior de 1/4 NPT y rango de 0 a 160 PSI. Se utiliza para medir la presión en sistemas de aire comprimido, agua, vapor y otras aplicaciones industriales y comerciales, proporcionando lecturas precisas con una exactitud de ±1%.
¿Cuáles son las especificaciones técnicas clave del W45QCOBI 0-11?
Las especificaciones clave del manómetro WINTERS W45QCOBI 0-11 incluyen: carátula de 4.5 pulgadas (115 mm), conexión inferior de 1/4 NPT, rango de 0-160 PSI, caja de acero inoxidable 304, partes húmedas de latón (o latón sin plomo en versión PCT-LF), tubo de Bourdon de bronce fosforoso, precisión de ±1% ANSI/ASME Grade 1A, y temperatura de operación de -40°F a 200°F.
¿El manómetro W45QCOBI 0-11 es adecuado para agua potable?
La versión estándar del W45QCOBI 0-11 tiene partes húmedas de latón, que no son recomendadas para agua potable. Sin embargo, WINTERS ofrece una versión sin plomo (PCT-LF) certificada NSF-61-372, que es apta para sistemas de agua potable. Si necesita esta aplicación, debe solicitar la variante lead-free del manómetro.
¿Cómo se instala el manómetro WINTERS W45QCOBI 0-11?
El manómetro W45QCOBI 0-11 se instala mediante su conexión inferior de 1/4 NPT, que es una rosca estándar. Se debe enroscar directamente en el sistema de tuberías o equipo. Para aplicaciones de vapor, se recomienda usar un sifón para proteger el manómetro de altas temperaturas y sobrepresión.
¿Cuál es la precisión del manómetro W45QCOBI 0-11?
El manómetro WINTERS W45QCOBI 0-11 tiene una precisión de ±1% de la escala completa, cumpliendo con la norma ANSI/ASME Grade 1A. Esto garantiza lecturas confiables y exactas para aplicaciones industriales y comerciales.
¿Qué presión máxima puede soportar el W45QCOBI 0-11?
La presión de trabajo máxima recomendada es del 75% del valor de escala completa (120 PSI para un rango de 0-160 PSI). El límite de sobrepresión es del 25% para presiones hasta 1,450 psi, lo que significa que puede soportar hasta 200 PSI sin daños permanentes.
¿Qué garantía ofrece WINTERS para el manómetro W45QCOBI 0-11?
El manómetro WINTERS W45QCOBI 0-11 incluye una garantía de 5 años del fabricante. Esta garantía cubre defectos de material y mano de obra, respaldando la calidad y durabilidad del producto.
¿Dónde puedo obtener la ficha técnica completa del manómetro W45QCOBI 0-11?
Puede descargar la ficha técnica del manómetro WINTERS W45QCOBI 0-11 en el siguiente enlace: https://www.seguridadycontrol.com.mx/files/fichas/PCT.pdf. Esta ficha incluye todas las especificaciones detalladas, dimensiones y cumplimientos normativos.
