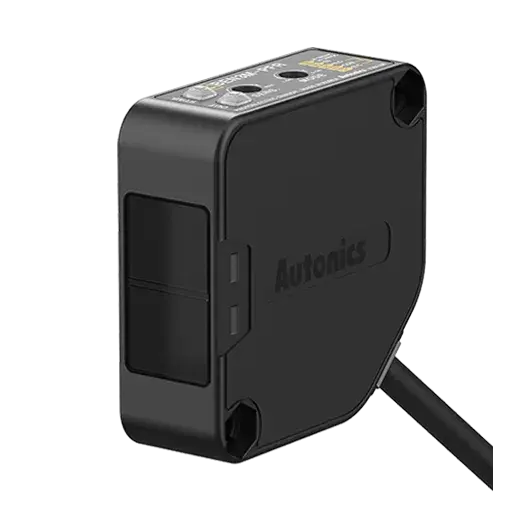

Sensor fotoeléctrico BEN300-DFR Autonics

El BEN300-DFR de Autonics es un sensor fotoeléctrico universal de tipo difuso reflectivo, diseñado para la detección de objetos opacos y translúcidos hasta una distancia de 300 mm. Este sensor es ideal para aplicaciones de automatización industrial donde se requiere una detección fiable y versátil, operando con alimentación tanto en corriente alterna (CA) como en corriente continua (CC) de 24 a 240 V. Su salida por relevador y su modo de operación seleccionable Light ON / Dark ON lo hacen adaptable a múltiples configuraciones de control. Ingenieros, técnicos de mantenimiento e integradores encontrarán en este equipo una solución robusta para presencia, posicionamiento y conteo en líneas de producción, empaque y manejo de materiales.

Beneficios principales

• Alimentación universal CA/CC: Opera con tensiones de 24 a 240 V en CA y CC, lo que simplifica la integración en tableros eléctricos existentes sin necesidad de fuentes adicionales.
• Detección versátil: Su principio difuso reflectivo permite detectar materiales opacos y translúcidos, adaptándose a diversos productos y empaques.
• Modo de operación seleccionable: Mediante un interruptor físico puede elegirse entre Light ON y Dark ON, facilitando la configuración según la lógica de control requerida.
• Salida por relevador: Proporciona una salida de contacto seco que puede conmutar cargas de hasta 4A, ideal para activar contactores, PLCs o alarmas directamente.
• Construcción robusta: Cuerpo de acrilonitrilo butadieno estireno resistente al calor y cubierta con filtro de policarbonato, soportando temperaturas de -20 a 65°C y humedad de 35 a 85%.
• Fácil instalación: Incluye soporte de fijación, tornillos, tuercas y un ajustador de distancia para calibrar la sensibilidad sin herramientas especiales.

Aplicaciones

• Detección de presencia en bandas transportadoras.
• Posicionamiento de piezas en ensamblaje automático.
• Conteo de productos en líneas de empaque.
• Control de nivel en tolvas y depósitos.
• Detección de paso en sistemas de clasificación.
• Automatización de almacenes y logística.
• Maquinaria de embalaje y envasado.

Características principales

• Tipo de detección: Difuso reflectivo.
• Distancia de detección: 300 mm.
• Fuente de luz: LED infrarrojo (940 nm).
• Tiempo de respuesta: Máx. 20 ms.
• Alimentación: 24-240 VCA/CC ±10%.
• Salida de control: Relevador.
• Modo de operación: Light ON / Dark ON (interruptor).
• Grado de protección: IP50.
• Temperatura ambiente: -20 a 65°C.

Especificaciones técnicas

¿Qué es el sensor BEN300-DFR?

El BEN300-DFR es un sensor fotoeléctrico de tipo difuso reflectivo fabricado por Autonics. Esto significa que el emisor y el receptor están integrados en un mismo cuerpo; el haz infrarrojo se refleja en el objeto a detectar y regresa al receptor. Está diseñado para trabajar con tensiones universales de 24 a 240 V en CA y CC, lo que lo hace compatible con la mayoría de los sistemas eléctricos industriales.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos opacos y translúcidos sin necesidad de contacto físico. Es utilizado en automatización industrial para tareas como conteo, posicionamiento, control de nivel y verificación de paso en líneas de producción, empaque y logística.

¿Cómo funciona?

El sensor emite un haz de luz infrarroja (940 nm) desde su LED. Cuando un objeto opaco o translúcido se encuentra dentro del rango de detección (hasta 300 mm), parte de la luz se refleja de vuelta al receptor. El circuito interno procesa esta señal y activa o desactiva la salida del relevador, dependiendo del modo de operación seleccionado (Light ON o Dark ON).

¿Dónde se utiliza?

Se utiliza en entornos industriales como fábricas, almacenes, centros de distribución y plantas de producción. Es común en bandas transportadoras, máquinas de empaque, sistemas de clasificación, tolvas de alimentación y equipos de ensamblaje automático.

¿Qué ventajas ofrece?

Ofrece alimentación universal CA/CC que simplifica el cableado, salida por relevador para conmutar cargas directamente, modo de operación seleccionable para adaptarse a diferentes lógicas de control, y una construcción robusta que soporta condiciones industriales adversas como temperaturas extremas y humedad. Además, incluye accesorios de montaje y un ajustador de distancia para una instalación rápida.

Preguntas frecuentes

¿Qué tipo de alimentación requiere? El sensor funciona con 24-240 VCA ~ ±10% 50/60 Hz o 24-240 VCC ±10% (rizo P-P máx. 10%).

¿Qué protección tiene? Cuenta con grado de protección IP50, lo que lo protege contra polvo y salpicaduras de agua no presurizadas.

¿Qué accesorios incluye? Incluye driver de ajuste, soporte de fijación, tornillos y tuercas para el montaje.

¿Cómo se instala? Se fija mediante el soporte incluido, se conecta el cable de 2 metros y se ajusta la distancia de detección con el ajustador. No requiere herramientas especiales.

¿Es compatible con sensores NPN/PNP? No, la salida es por relevador, no por transistor. Es adecuado para conmutar cargas de hasta 4A directamente.
