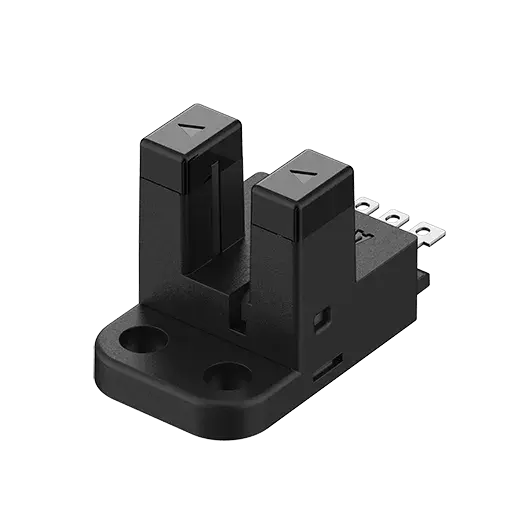

BS5-Y2M-P Foto micro sensor de ranura Autonics
El BS5-Y2M-P es un foto micro sensor de tipo barrera con una profundidad de ranura de 9 mm, diseñado para la detección precisa de objetos opacos en espacios reducidos. Este sensor de la marca Autonics ofrece una distancia de detección de 5 mm y una salida de colector abierto PNP, ideal para aplicaciones de automatización industrial, robótica y maquinaria de empaque. Su diseño compacto y su conector facilitan la integración en sistemas existentes.
¿Por qué elegir el BS5-Y2M-P?
Este foto micro sensor resuelve la necesidad de detectar componentes pequeños en líneas de producción donde el espacio es limitado. Su alta frecuencia de respuesta de 2 kHz y su tiempo de respuesta ultrarrápido (20 µs en modo Light ON) lo hacen adecuado para procesos de alta velocidad. Además, cuenta con protección contra polaridad inversa y cortocircuito, lo que aumenta la confiabilidad del sistema.
Beneficios principales
- Detección de alta precisión: Histéresis ≤0.05 mm para una repetibilidad excepcional en la detección de objetos opacos.
- Respuesta ultrarrápida: Tiempo de respuesta de hasta 20 µs, ideal para aplicaciones de conteo y posicionamiento a alta velocidad.
- Versatilidad de operación: Selección entre modo Light ON y Dark ON mediante cable de control, adaptándose a diferentes lógicas de sistema.
- Protección robusta: Circuito de protección contra polaridad inversa y sobrecorriente, garantizando una larga vida útil.
- Diseño compacto y ligero: Peso aproximado de 30 g, fácil de montar en espacios reducidos.
Aplicaciones
- Detección de presencia de piezas en bandas transportadoras.
- Conteo de componentes en líneas de ensamble automotriz.
- Posicionamiento de elementos en robots de pick and place.
- Detección de paso en maquinaria de empaque y etiquetado.
- Control de fin de carrera en ejes lineales.
Características principales
- Tipo de detección: Barrera (ranura de 9 mm).
- Distancia de detección: 5 mm.
- Fuente de luz: LED infrarrojo (940 nm).
- Salida: Colector abierto PNP.
- Alimentación: 5-24 VCC ±10%.
- Conexión: Tipo conector.
Especificaciones técnicas
| Parámetro | Valor |
| Tipo de detección | Tipo barrera |
| Distancia de detección | 5 mm |
| Objetivo de detección | Opaco |
| Objetivo de detección mínimo | ≥Ø0.8 mm × 2 mm |
| Histéresis | ≤0.05 mm |
| Tiempo de respuesta | Luz encendida: máx. 20 µs, Oscuro encendido: máx. 100 µs |
| Frecuencia de respuesta | 2 kHz |
| Fuente de luz | LED infrarrojo (940 nm) |
| Modo de operación | Light ON / Dark ON (ajuste por cable de control) |
| Indicador | Indicador de funcionamiento (LED rojo) |
| Peso del cuerpo | Aprox. 30 g |
| Fuente de alimentación | 5-24 VCC ±10% (ondulación P-P: máx. 10%) |
| Voltaje de carga | ≤30 VDC |
| Corriente de carga | Máx. 100 mA |
| Voltaje residual | NPN: ≤1.2 VDC, PNP: ≤1.2 VDC |
| Consumo de corriente | Máx. 30 mA |
| Salida de control | Salida de colector abierto PNP |
| Circuito de protección | Polaridad de alimentación inversa, protección contra sobrecorriente de cortocircuito de salida |
| Resistencia del aislamiento | ≥20 MΩ (a 250 VDC meggers) |
| Inmunidad al ruido | Ruido de onda cuadrada (ancho de pulso: 1 µs) por simulador de ruido ±240 VDC |
| Rigidez dieléctrica | Entre parte de carga y cuerpo: 1000 VAC ~ 50/60 Hz por 1 minuto |
| Vibración | Amplitud 1.5 mm (aceleración máx. 196 m/s²) a 10-2000 Hz en cada dirección X, Y, Z durante 2 horas |
| Choque | 15 000 m/s² (aprox. 1500 G) en cada dirección X, Y, Z durante 3 veces |
| Iluminación del entorno ambiental | Lámpara fluorescente: máx. 1000 lx (iluminación recibida) |
| Temperatura del entorno ambiental | -20 a 55 °C, almacenamiento: -25 a 85 °C |
| Humedad del ambiente | 35 a 85% RH, almacenamiento: 35 a 85% RH |
| Protección | IP50 (estándar IEC) |
| Conexión | Tipo conector |
| Material | Caja: PBT, parte sensora: PC |
¿Qué es el BS5-Y2M-P?
El BS5-Y2M-P es un foto micro sensor de tipo barrera con ranura de 9 mm fabricado por Autonics. Está diseñado para detectar objetos opacos que interrumpen el haz infrarrojo entre el emisor y el receptor integrados en la misma carcasa. Su salida PNP lo hace compatible con la mayoría de los controladores lógicos programables (PLC) y sistemas de control industrial.
¿Para qué sirve?
Sirve para detectar la presencia, paso o posición de objetos opacos en aplicaciones donde se requiere una detección rápida y precisa en espacios confinados. Se utiliza comúnmente en máquinas de ensamble, líneas de empaque, equipos de robótica y sistemas de alimentación de piezas.
¿Cómo funciona?
El sensor emite un haz de luz infrarroja (940 nm) a través de la ranura. Cuando un objeto opaco interrumpe el haz, el receptor detecta el cambio y conmuta la salida. El modo de operación (Light ON o Dark ON) se selecciona mediante el cable de control, permitiendo adaptar la lógica de detección a las necesidades del sistema.
¿Dónde se utiliza?
Se utiliza en entornos industriales como plantas de manufactura, talleres de automatización, líneas de empaque, sistemas de transporte de materiales y maquinaria de ensamble. Su tamaño compacto lo hace ideal para espacios reducidos dentro de paneles de control o estaciones de trabajo.
¿Qué ventajas ofrece?
Ofrece una detección confiable con histéresis mínima (≤0.05 mm), alta frecuencia de respuesta (2 kHz) y protección eléctrica integrada. Su diseño ligero y su conector facilitan el reemplazo rápido y la instalación. Además, opera en un amplio rango de temperatura (-20 a 55 °C) y resiste vibraciones y choques severos.
Preguntas frecuentes
¿Qué alimentación eléctrica requiere?
El sensor opera con 5-24 VCC ±10% y consume máximo 30 mA. Asegúrese de que la fuente cumpla con la ondulación P-P máxima del 10%.
¿Qué tipo de salida tiene?
La salida es de colector abierto PNP, con una corriente de carga máxima de 100 mA y un voltaje de carga ≤30 VDC.
¿Es resistente al agua o al polvo?
Cuenta con grado de protección IP50 según IEC, lo que significa que está protegido contra polvo pero no contra chorros de agua. No es apto para entornos húmedos o lavados.
¿Incluye cable o conector?
La conexión es tipo conector, pero no se especifica si incluye el cable. Se recomienda adquirir el cable conector compatible por separado.
¿Qué accesorios incluye?
No se mencionan accesorios incluidos en la información proporcionada. Consulte la ficha técnica oficial para detalles adicionales.
