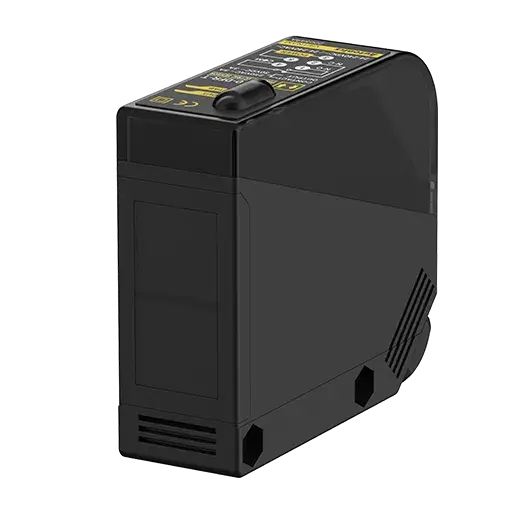

Sensor fotoeléctrico universal BX700-DFR Autonics

El BX700-DFR de Autonics es un sensor fotoeléctrico universal de tipo difuso reflectivo, diseñado para operar con alimentación tanto en corriente alterna como en corriente continua (24-240 VCA/CC). Este equipo detecta materiales opacos y translúcidos a una distancia de hasta 700 mm, lo que lo convierte en una solución versátil para aplicaciones de automatización industrial, control de presencia, posicionamiento y detección de objetos en líneas de producción. Los ingenieros de mantenimiento, integradores y técnicos encontrarán en este sensor una opción robusta y confiable para entornos que requieren un rango de voltaje amplio y una salida por relevador.

Beneficios principales

• Amplio rango de alimentación: Acepta desde 24 hasta 240 V en CA y CC, lo que simplifica la integración en sistemas con diferentes voltajes sin necesidad de fuentes auxiliares.
• Salida por relevador: Permite conmutar cargas directamente, facilitando el control de actuadores, contactores o PLC sin módulos intermedios.
• Grado de protección IP65: Resistente al polvo y chorros de agua, ideal para entornos industriales con presencia de humedad o partículas.
• Ajuste de sensibilidad: Incorpora un ajustador de distancia que permite adaptar la detección al objeto y condiciones específicas de la aplicación.
• Modo de operación seleccionable: Mediante interruptor se elige entre Light ON y Dark ON, ofreciendo flexibilidad en la lógica de detección.
• Construcción robusta: Cuerpo de policarbonato y soporte de acero, con accesorios de montaje incluidos para una instalación rápida.

Aplicaciones

• Detección de presencia en bandas transportadoras.
• Control de nivel en tolvas y depósitos.
• Posicionamiento de piezas en maquinaria de ensamble.
• Detección de objetos en empaque y paletizado.
• Automatización de almacenes y sistemas de clasificación.
• Maquinaria textil, alimenticia y de manufactura en general.

Características principales

• Tipo de detección: Difuso reflectivo.
• Distancia de detección: 700 mm.
• Fuente de luz: LED infrarrojo (940 nm).
• Tiempo de respuesta: Máx. 20 ms.
• Alimentación: 24-240 VCA/CC.
• Salida de control: Relevador.
• Protección: IP65.
• Conexión: Bloque de terminales.

Especificaciones técnicas

¿Qué es el sensor BX700-DFR?

El BX700-DFR es un sensor fotoeléctrico de tipo difuso reflectivo, fabricado por Autonics, que detecta la presencia de objetos opacos y translúcidos a una distancia máxima de 700 mm. Opera con una fuente de luz infrarroja (940 nm) y puede alimentarse tanto en corriente alterna como continua en un rango de 24 a 240 V. Su salida es por relevador, lo que facilita la conexión directa a cargas de control.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de objetos sin contacto físico, en aplicaciones donde se requiere una distancia de detección media (hasta 700 mm). Es útil en líneas de producción, transportadores, máquinas de empaque y sistemas de clasificación, entre otros.

¿Cómo funciona?

El sensor emite un haz de luz infrarroja (940 nm) desde su emisor. Cuando un objeto opaco o translúcido se encuentra dentro del campo de detección, parte de la luz se refleja de vuelta al receptor. Si la cantidad de luz reflejada supera el umbral ajustado, la salida del relevador conmuta. El usuario puede seleccionar entre modo Light ON (activo con luz) o Dark ON (activo con oscuridad) mediante un interruptor.

¿Dónde se utiliza?

Se utiliza en entornos industriales como plantas de manufactura, almacenes automatizados, líneas de envasado, industria alimenticia, textil y cualquier proceso que requiera detección de objetos a media distancia con alimentación universal CA/CC.

¿Qué ventajas ofrece?

• Versatilidad de voltaje: acepta desde 24 hasta 240 V en CA y CC, reduciendo la necesidad de transformadores o fuentes dedicadas.
• Salida a relevador: ideal para controlar cargas de hasta 3 A directamente, sin interfaces adicionales.
• Protección IP65: adecuado para ambientes con polvo, humedad o salpicaduras.
• Ajuste fino de distancia: permite optimizar la detección según el objeto y las condiciones del entorno.
• Accesorios de montaje incluidos: facilita la instalación en soportes o perfiles.

Preguntas frecuentes

¿Qué alimentación utiliza?

El sensor opera con 24-240 VCA ±10 % (50/60 Hz) o 24-240 VCC ±10 % (rizo P-P máx. 10 %). El consumo máximo es de 3 VA.

¿Qué tipo de salida tiene?

La salida es por relevador, con contactos conmutados. El usuario selecciona el modo de operación (Light ON o Dark ON) mediante un interruptor físico.

¿Cuál es la distancia máxima de detección?

La distancia nominal es de 700 mm para objetos opacos y translúcidos. La histéresis es máxima del 20 % a la distancia de ajuste nominal.

¿Qué grado de protección tiene?

Cuenta con protección IP65 según norma IEC, lo que lo hace resistente al polvo y a chorros de agua desde cualquier dirección.

¿Qué accesorios incluye?

Incluye driver de ajuste, soporte de fijación, tornillos y tuercas para su montaje.
