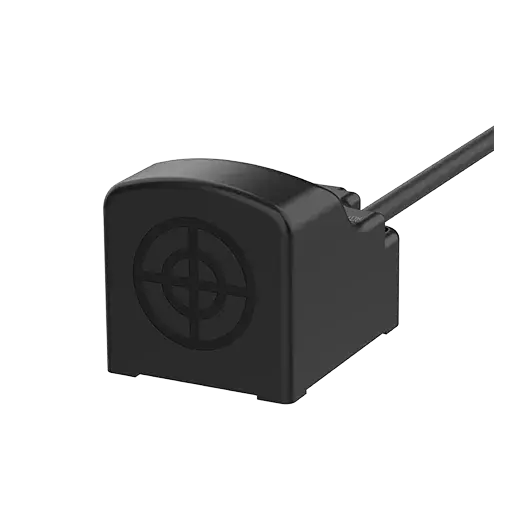

Sensor de proximidad inductivo PSN40-20AO Autonics

El PSN40-20AO es un sensor de proximidad inductivo de tipo rectangular, diseñado para la detección sin contacto de objetos metálicos ferrosos. Este modelo en particular opera con alimentación de corriente alterna (100-240 VCA) y ofrece una salida normalmente abierta (NO), lo que lo hace adecuado para aplicaciones de control y automatización en entornos industriales que requieren una señal de conmutación directa. Su construcción robusta en ABS resistente al calor y su grado de protección IP67 lo convierten en una opción confiable para condiciones exigentes.

Beneficios principales

• Detección confiable a 20 mm: Distancia de detección suficiente para aplicaciones que requieren un espacio libre entre el sensor y el objetivo.
• Protección IP67: Resistente al polvo y a la inmersión temporal en agua, ideal para entornos húmedos o con presencia de partículas.
• Alimentación universal en CA: Opera directamente con tensión de línea de 100 a 240 VCA, simplificando la instalación sin necesidad de fuentes de alimentación auxiliares.
• Carcasa de ABS resistente al calor: Material que soporta temperaturas de operación de -25 a 70 °C, adecuado para procesos industriales con variaciones térmicas.
• Respuesta rápida: Frecuencia de respuesta de 20 Hz, suficiente para líneas de producción y maquinaria de velocidad media.
• Histéresis controlada: Máximo 10% de la distancia de sensado, lo que reduce falsas conmutaciones por vibraciones o fluctuaciones.

Aplicaciones

• Detección de presencia de piezas metálicas en bandas transportadoras.
• Control de posición en maquinaria de empaque y embotellado.
• Sensado de final de carrera en sistemas de automatización industrial.
• Monitoreo de apertura y cierre de compuertas o guardas de seguridad.
• Integración en tableros de control y paneles eléctricos para señalización de estado.

Características principales

• Sensor de proximidad inductivo tipo frontal (detección al frente).
• Formato rectangular de 40 mm de lado.
• Alimentación: 100-240 VCA, 2 cables.
• Salida: Normalmente abierta (NO).
• Objetivo estándar: placa de hierro de 60x60x1 mm.
• Grado de protección: IP67.

Especificaciones técnicas

¿Qué es el PSN40-20AO?

El PSN40-20AO es un sensor de proximidad inductivo de la serie PSN de Autonics, con diseño rectangular y deteción frontal. Opera con corriente alterna de 100 a 240 VCA y proporciona una salida de conmutación normalmente abierta. Está diseñado para detectar objetos metálicos ferrosos sin contacto físico, convirtiendo la presencia del metal en una señal eléctrica utilizable por controladores, relés o PLC.

¿Para qué sirve?

Sirve para detectar la presencia o ausencia de piezas metálicas en procesos automáticos. Se utiliza como sensor de posición, final de carrera, conteo de piezas o control de nivel en tolvas, siempre que el objetivo sea de material ferroso. Su salida normalmente abierta permite conectarlo directamente a cargas de CA como contactores o lámparas indicadoras.

¿Cómo funciona?

El sensor genera un campo electromagnético de alta frecuencia en su cara frontal. Cuando un objeto metálico ferroso (como hierro o acero) ingresa en este campo, se induce una corriente de Foucault que reduce la amplitud de la oscilación. El circuito interno detecta esta atenuación y conmuta la salida. La distancia máxima de detección es de 20 mm con el objetivo estándar de hierro de 60x60x1 mm.

¿Dónde se utiliza?

Se instala en maquinaria industrial, líneas de ensamble, sistemas de transporte, equipos de empaque, puertas automáticas, prensas, cortadoras y cualquier equipo que requiera detectar la posición de elementos metálicos en movimiento. Su grado de protección IP67 permite su uso en ambientes con polvo, humedad o salpicaduras de agua.

¿Qué ventajas ofrece?

• No requiere contacto físico, eliminando el desgaste mecánico y reduciendo el mantenimiento.
• Opera directamente con tensión de línea de CA, sin necesidad de convertidores.
• Construcción robusta con material ABS resistente al calor y sello IP67.
• Fácil instalación gracias a su formato rectangular y conexión de 2 cables.
• Amplio rango de temperatura de operación (-25 a 70 °C).

Preguntas frecuentes

¿Qué tipo de alimentación requiere?
El PSN40-20AO funciona con corriente alterna de 100 a 240 VCA, utilizando una conexión de 2 cables.

¿Qué protección tiene contra el ambiente?
Cuenta con grado de protección IP67, lo que significa que es hermético al polvo y soporta inmersión temporal en agua hasta 1 metro de profundidad.

¿Qué tipo de salida incorpora?
La salida es normalmente abierta (NO) y está diseñada para conmutar cargas de CA.

¿Qué distancia máxima de detección alcanza?
Su distancia nominal de detección es de 20 mm, medida con un objetivo estándar de hierro de 60x60x1 mm.

¿Requiere mantenimiento periódico?
No requiere mantenimiento regular, aunque se recomienda mantener la cara frontal limpia de residuos metálicos adheridos para asegurar una detección precisa.
