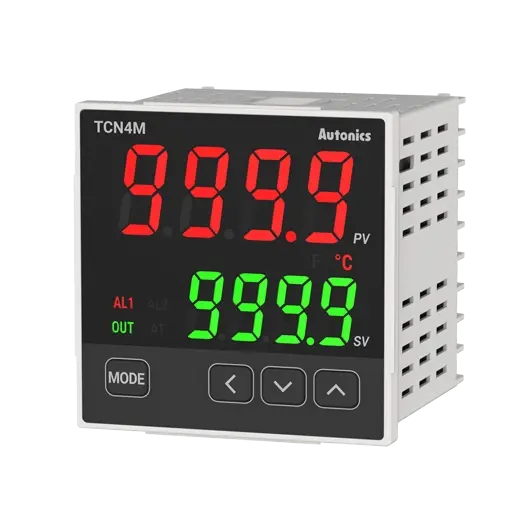

Controlador de temperatura PID TCN4M-24R Autonics
El TCN4M-24R de Autonics es un controlador de temperatura PID con doble display LED de 4 dígitos, diseñado para aplicaciones de control de procesos que requieren precisión y fiabilidad. Este equipo permite configurar métodos de control ON/OFF, P, PI, PD o PID, adaptándose a diferentes necesidades térmicas en entornos industriales. Es ideal para ingenieros de mantenimiento, integradores de paneles y técnicos que buscan un controlador económico, robusto y fácil de programar.
Beneficios principales
- Doble display LED: Visualización simultánea del valor actual (PV) y el punto de consigna (SV) para un monitoreo rápido y sin confusiones.
- Control PID configurable: Permite seleccionar entre control ON/OFF, proporcional, integral o derivativo según la exigencia del proceso.
- Amplia compatibilidad de sensores: Acepta termopares tipo K, J, T, R, S, L y RTD Pt100 o Cu50, lo que facilita la integración en sistemas existentes.
- Salida de control versátil: Incluye salida por relé (250 VCA ~ 3 A) o unidad SSR (12 VDC), con opción de alarma 1/2 para señalización de eventos.
- Alta precisión y estabilidad: Precisión de ±0.5% o ±1°C (el mayor) ±1 dígito en condiciones normales, garantizando lecturas confiables.
- Construcción robusta: Doble aislamiento y resistencia a temperaturas de -10 a 50°C, adecuado para entornos industriales exigentes.
Aplicaciones
- Control de temperatura en hornos, estufas y cámaras térmicas.
- Regulación de procesos en la industria del plástico, alimenticia y química.
- Automatización de maquinaria de empaque y sellado.
- Sistemas HVAC y climatización industrial.
- Paneles de control en plantas manufactureras.
Características principales
- Display: 4 dígitos 7 segmentos LED (rojo/verde).
- Método de control: ON/OFF, P, PI, PD, PID.
- Entrada: Termopar (K, J, T, R, S, L) y RTD (DPt100Ω, Cu50Ω).
- Ciclo de muestreo: 100 ms.
- Salida de control: Relé (250 VCA ~ 3 A) o SSR (12 VDC).
- Alarma: 1 o 2 salidas de alarma configurables.
- Alimentación: 100-240 VCA ~ 50/60 Hz.
- Peso: 203 g (aprox.).
Especificaciones técnicas
| Parámetro | Valor |
| Método de visualización | 4 dígitos 7 segmentos LED |
| Método de control | ON/OFF, P, PI, PD, PID |
| Tipo de entrada | Termopar: K, J, T, R, S, L; RTD: DPt100Ω, Cu50Ω |
| Ciclo de muestreo | 100 ms |
| Salida de control | Relé (250 VCA ~ 3 A) o unidad SSR (12 VDC) [ON/OFF] |
| Opción de salida | Alarma 1/2 |
| Fuente de alimentación | 100-240 VCA ~ 50/60 Hz |
| Precisión del display (RTD) | ±0.5% o ±1°C (el mayor) ±1 dígito a 23°C±5°C; ±0.5% o ±2°C (el mayor) ±1 dígito fuera de ese rango |
| Precisión del display (Termopar) | ±0.5% o ±1°C (el mayor) ±1 dígito a 23°C±5°C; ±0.5% o ±2°C (el mayor) ±1 dígito fuera de ese rango |
| Histéresis | 1 a 100°C/°F (0.1 a 50.0°C/°F) variable |
| Banda proporcional | 0.1 a 999.9°C/°F |
| Tiempo integral | 0 a 9999 s |
| Tiempo derivativo | 0 a 9999 s |
| Período de control | 0.5 a 120.0 s |
| Reinicio manual | 0.0 a 100.0% |
| Temperatura ambiente | -10 a 50°C (almacenamiento: -20 a 60°C) |
| Humedad ambiente | 35 a 85% RH (almacenamiento: 35 a 85% RH) |
| Tipo de aislamiento | Doble aislamiento o reforzado (rigidez dieléctrica: 2 kV CA entre entrada de medición y potencia; 1 kV CA/CC entre potencia) |
| Peso | 203 g aprox. (133 g aprox. sin empaque) |
¿Qué es el TCN4M-24R?
El TCN4M-24R es un controlador de temperatura PID de la serie TCN de Autonics, con doble display LED que muestra simultáneamente el valor de proceso (PV) y el set point (SV). Está diseñado para aplicaciones que requieren un control preciso de temperatura con opciones de entrada para termopares y RTD, y salida por relé o SSR.
¿Para qué sirve?
Sirve para regular y mantener una temperatura objetivo en procesos industriales, como hornos, secadores, inyectoras de plástico o sistemas de climatización. Su control PID minimiza las oscilaciones térmicas y mejora la eficiencia del proceso.
¿Cómo funciona?
El dispositivo mide la temperatura real mediante un sensor (termopar o RTD) y la compara con el valor de consigna. Aplicando un algoritmo PID ajustable, calcula la señal de salida (relé o SSR) para activar o desactivar el elemento calefactor o refrigerante, manteniendo la temperatura estable.
¿Dónde se utiliza?
Se utiliza en paneles de control industrial, maquinaria de proceso, equipos de laboratorio, líneas de producción y cualquier sistema que requiera control de temperatura con alta repetibilidad.
¿Qué ventajas ofrece?
Ofrece precisión de ±0.5%, doble display para monitoreo en tiempo real, flexibilidad de entrada con múltiples termopares y RTD, y opciones de salida que se adaptan a diferentes cargas. Su diseño compacto y económico lo hace accesible para proyectos de automatización.
Preguntas frecuentes
¿Qué alimentación utiliza?
Requiere una fuente de 100-240 VCA ~ 50/60 Hz.
¿Qué tipo de entrada acepta?
Acepta termopares tipo K, J, T, R, S, L y RTD DPt100Ω o Cu50Ω.
¿Qué tipo de salida incorpora?
Incorpora una salida por relé (250 VCA ~ 3 A) o unidad SSR (12 VDC), más opciones de alarma 1/2.
¿Qué precisión tiene?
Precisión de ±0.5% o ±1°C (el mayor) ±1 dígito a 23°C±5°C; fuera de ese rango es ±0.5% o ±2°C (el mayor) ±1 dígito.
¿Requiere mantenimiento?
No requiere mantenimiento periódico, solo verificar las conexiones y la limpieza del panel frontal.
