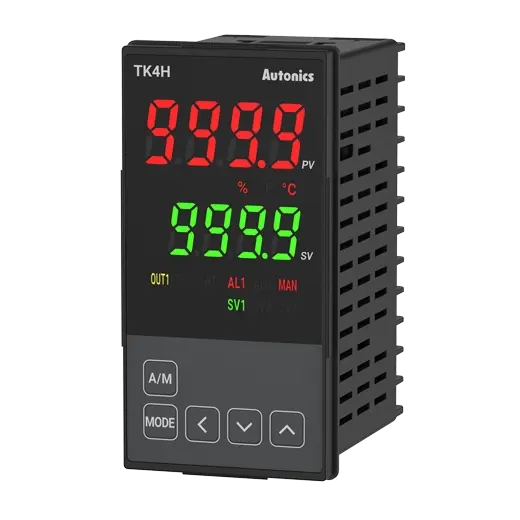

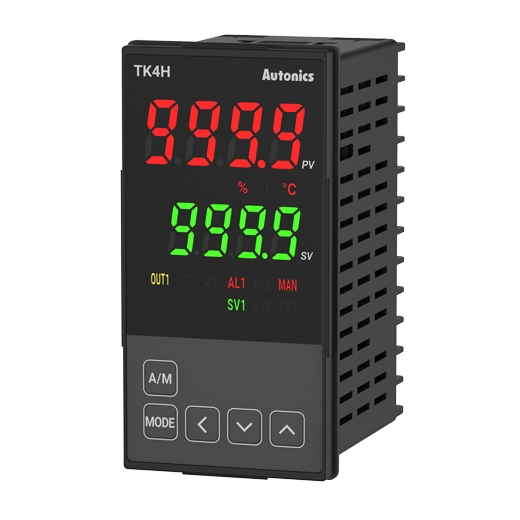

Controlador de temperatura PID TK4H-14RC Autonics

El TK4H-14RC de Autonics es un controlador de temperatura PID de alto rendimiento diseñado para aplicaciones que requieren una regulación precisa y estable de la temperatura. Este equipo resuelve el problema de la falta de exactitud en procesos térmicos, permitiendo mantener la variable controlada dentro de rangos muy estrechos. Es ideal para ingenieros de proceso, integradores de automatización y personal de mantenimiento que necesitan un control confiable en entornos industriales exigentes.

Beneficios principales

• Control PID ajustable: Ofrece modos ON/OFF, P, PI, PD y PID, lo que permite adaptar la respuesta del controlador a las características dinámicas de cada proceso, minimizando el sobreimpulso y el error en estado estable.
• Amplia compatibilidad de sensores: Acepta termopares (K, J, E, T, B, R, S, N, C, G, L, U, Platinel II), RTD (DPt100, DPt50, JPt100, Cu100, Cu50, Nikel 120) y señales analógicas (0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA), facilitando la integración con la instrumentación existente.
• Protección IP65 en el panel frontal: Resistencia al polvo y salpicaduras de agua, ideal para ambientes industriales con condiciones adversas.
• Ciclo de muestreo rápido de 50 ms: Permite una detección y respuesta casi inmediata a los cambios de temperatura, mejorando la estabilidad del proceso.
• Salida de control por relé (250 VCA ~ 3 A): Conexión directa a cargas como contactores o resistencias calefactoras, simplificando el cableado.
• Opción de alarma integrada: Notifica cuando la temperatura supera los límites establecidos, protegiendo el equipo y el producto.

Aplicaciones

• Control de temperatura en hornos industriales y estufas.
• Regulación de temperatura en máquinas de inyección de plástico.
• Procesos de pasteurización y esterilización en la industria alimentaria.
• Monitoreo y control en cámaras de secado y curado.
• Automatización de procesos térmicos en paneles de control.

Características principales

• Display LED de 4 dígitos y 7 segmentos.
• Métodos de control: ON/OFF, P, PI, PD, PID.
• Entrada universal para termopar, RTD y analógica.
• Ciclo de muestreo: 50 ms.
• Salida de control 1: Relé 250 VCA ~ 3 A.
• Salida de control 2: Corriente (0/4-20 mA) o SSR (11 VDC).
• Opción de entrada: CT y Digital (DI-1/2).
• Opción de salida: Alarma 1.
• Alimentación: 100-240 VCA ~ 50/60 Hz.
• Protección frontal: IP65.

Especificaciones técnicas

¿Qué es el TK4H-14RC?

El TK4H-14RC es un controlador de temperatura PID de la serie TK4H de Autonics. Se trata de un instrumento de panel diseñado para regular la temperatura de un proceso mediante la comparación de la señal de un sensor con un valor de consigna y la generación de una señal de salida que actúa sobre un elemento calefactor o refrigerante. Su algoritmo PID ajustable permite una respuesta óptima ante cambios en la carga.

¿Para qué sirve?

Este controlador sirve para mantener la temperatura de un proceso dentro de un rango específico con alta precisión. Es utilizado en sistemas que requieren un control térmico exacto, como hornos, secadores, túneles de pasteurización y equipos de laboratorio. Su función principal es evitar desviaciones que puedan afectar la calidad del producto o la eficiencia del proceso.

¿Cómo funciona?

El TK4H-14RC mide la temperatura a través de un sensor (termopar, RTD o señal analógica) y la compara con el punto de consigna establecido por el usuario. Dependiendo del método de control seleccionado (ON/OFF, P, PI, PD o PID), el controlador calcula la acción correctiva y activa la salida de control (relé, corriente o SSR) para ajustar la potencia suministrada al actuador. El ciclo de muestreo de 50 ms garantiza una respuesta rápida a los cambios.

¿Dónde se utiliza?

Este dispositivo se instala en tableros de control de maquinaria industrial, en paneles de automatización de procesos térmicos y en equipos OEM que requieren un control de temperatura embebido. Es común en industrias como la automotriz, alimenticia, farmacéutica, del plástico y de semiconductores.

¿Qué ventajas ofrece?

• Alta precisión de medición y control, con errores típicos menores al 0.3 %.
• Versatilidad para trabajar con múltiples tipos de sensores sin necesidad de módulos externos.
• Protección IP65 que permite su uso en ambientes con polvo o humedad.
• Configuración flexible de parámetros PID para optimizar el rendimiento del proceso.
• Doble aislamiento que mejora la seguridad eléctrica del equipo.

Preguntas frecuentes

¿Qué alimentación eléctrica requiere?

El TK4H-14RC opera con una fuente de alimentación de 100 a 240 VCA, 50/60 Hz, lo que lo hace compatible con la mayoría de las instalaciones industriales estándar.

¿Qué tipo de salida de control incluye?

Incorpora una salida de relé (250 VCA ~ 3 A) como salida de control principal. Además, ofrece una segunda salida configurable como corriente (0/4-20 mA) o SSR (11 VDC), ideal para manejar cargas como válvulas modulantes o relevadores de estado sólido.

¿Es compatible con sensores PT100?

Sí, es compatible con RTD tipo DPt100Ω, DPt50Ω y JPt100Ω, entre otros. También acepta termopares y señales analógicas de voltaje o corriente.

¿Cuál es la precisión del controlador?

La precisión del display es de ±0.3 % de la lectura o ±1 °C (el mayor) ±1 dígito a temperatura ambiente, y de ±0.5 % o ±2 °C (el mayor) ±1 dígito fuera de ese rango. Para entradas analógicas la precisión es de ±0.3 % F.S. ±1 dígito.

¿Tiene protección contra el polvo?

El panel frontal cuenta con protección IP65, lo que significa que está protegido contra la entrada de polvo y chorros de agua a baja presión, adecuado para entornos industriales con partículas en suspensión.
